一、導熱油鍋爐原理及特點
1、主要受熱面為盤管結構，材料采用GB308720#鍋爐鋼管，鍋爐的設計、制造、檢驗均符合國家《有機熱載體鍋爐安全監察規程》的要求。
2、爐膛溫度高，燃燒充分，燃燒效率高，尾氣排放濃度低。
3、高熱效率，充足的受熱面和合理的受熱面布置使鍋爐的熱效率達到75%以上
4、容油量少，升溫速度快。
5、使用壽命長
6、合理的熱油流速和流速的整體一致性，保證了爐管不會因為結碳而爆管，既保證了鍋爐的安全，同時也延長了油的使用壽命。
7、安裝簡單，使用方便
8、占地面積小，外型美觀大方
9、本鍋爐既可采用注入式（鍋爐受壓）的系統也可采用抽吸式（鍋爐為常壓）的系統
二、有機熱載體系統簡介
有機有載體加熱系統是一種以有機熱載體（導熱油）作為傳熱介質的新型熱動力設備，其核心部件為導熱油爐。由于有機熱載體具有熱穩定性能好傳熱性能佳，低蒸汽壓，以及無毒無味，對設備無腐蝕等許多優點，有機熱載體加熱系統在工業應用中具有無可比擬的優越性
三、有機熱載體爐加熱系統特點
高品質的熱源（導熱油爐）
有機熱載體加熱系統可在常壓液相下，為熱用戶輸出高達350℃的熱油。溫度可準確控制在用戶要求使用的范圍內，能同時為多個用熱單元提供熱量，通過熱交換器可產生熱水、蒸汽、熱空氣和生活用水。
1、節約能源運行費用低
有機熱載體加熱系統為液相閉路循環，輸出的熱油經熱用戶使用（熱交換后，全部熱量通過系統管道回到鍋爐，避免了蒸汽鍋爐的冷凝及排污熱損失，具有明顯的節能效果、因而熱利用率很高，系統不需要水處理設備，因而系統較為簡單。
2、設備投資少
由于有機有載體加熱系統簡單無水處理設備，鍋爐承受低壓力等，所以整個系統投資較少。
3、安全
由于系統只承受泵壓，有機有載體無爆炸危險，因而有機熱載體加熱系統更加安全。
4、環保
有機有載體加熱系統的環保效果主要體現在煙氣排放量少，無排污污染及熱污染，各項指標（煙氣排放濃度和噪音）低于國家規定的標準要求。
5、使用方便外形美觀
高智能化的控制使鍋爐操作更加方便簡單，圓型的外觀使鍋爐整潔、大方。
四、有機熱載體（導熱油）及有機熱體鍋爐應用范圍：
1、化學工業—聚合工業、油脂工業、瀝青熔化、反應罐、蒸餾、濃縮。2、塑料化工業－塑料發包、擠壓定型3紡織工業－樹脂定型機、染色機、干燥室、高溫機、滾筒4橡膠工業－橡膠的硫化加熱5食品工業－蒸煮、干燥、植物油提煉6木材工業－刨花板、多層板、保麗板、纖維的加溫定型7建材工業、、空調工業、電鍍、鋼材酸洗及其它表面處理以及各種烘干業。

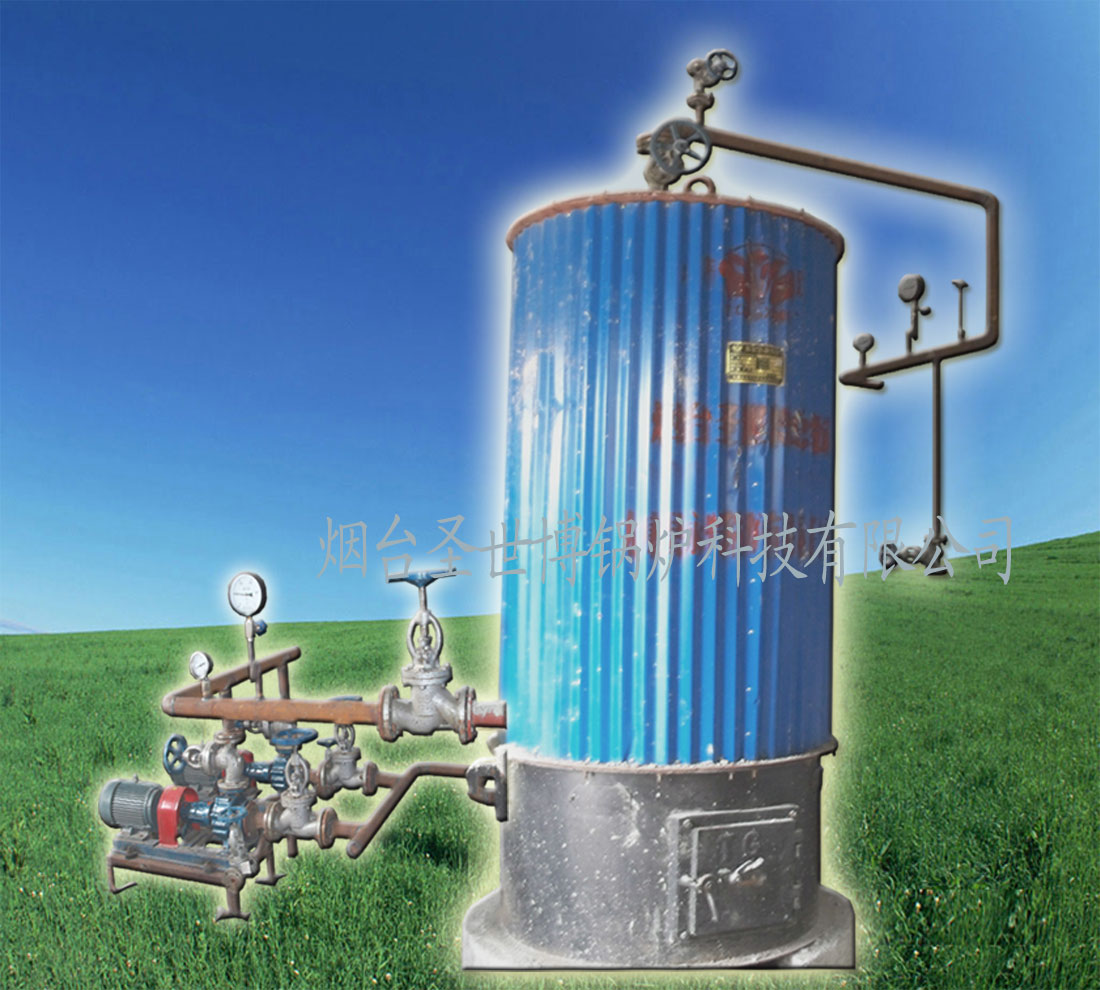

圣世博導熱油YGL-(120-1400)MA系列鍋爐技術參數表
|
型號 |
YGL-120 |
YGL-180 |
YGL-240 |
YGL-350 |
YGL-500 |
YGL-700 |
YGL-1000 |
YGL-1200 |
YGL-1400 |
|
名稱 |
參數
單位 |
10萬卡0.167t/h |
15萬卡0.25t/h |
20萬卡0.333t/h |
30萬0.5t/h |
40萬0.667t/h |
60萬=1t/h |
80萬=1.33t/h |
100萬=1.67t/h |
120萬=2t/h |
|
額定功率 |
KW/h |
120 |
180 |
240 |
350 |
500 |
700 |
1000 |
1200 |
1400 |
|
最高工作溫度 |
℃ |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
320 |
|
工作壓力 |
MPa |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
|
工作介質（導熱油） |
|
YD-340 |
YD-340 |
YD-340 |
YD-340 |
YD-340 |
YD-340 |
YD-340 |
YD-340 |
YD-340 |
|
受熱面積 |
㎡ |
7.3 |
10.1 |
16.3 |
22.4 |
30.8 |
44 |
63.2 |
71 |
87.6 |
|
爐排面積 |
㎡ |
0.28 |
0.38 |
0.63 |
0.78 |
0.98 |
1.53 |
2.27 |
2.8 |
3.8 |
|
設計燃料 |
|
AⅡ |
AⅡ |
AⅡ |
AⅡ |
AⅡ |
AⅡ |
AⅡ |
AⅡ |
AⅡ |
|
熱功率 |
％ |
73 |
73 |
73 |
73 |
73 |
73 |
73 |
73 |
73 |
|
工作介質循環量 |
M3/h |
12.5 |
16 |
20 |
30 |
40 |
60 |
80 |
100 |
140 |
|
爐內工作介質體積 |
M3 |
0.059 |
0.078 |
0.189 |
0.260 |
0.367 |
0.508 |
0.720 |
081 |
1.05 |
|
設計壓力 |
MPa |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
主機尺寸 |
本體 |
Ø*H(mm) |
840*1608 |
940*1752 |
1200*2080 |
1300*2050 |
1400*2270 |
1700*2680 |
2000*2990 |
2200*3028 |
2500*3140 |
|
底座 |
Ø*H(mm) |
890*650 |
990*650 |
1250*650 |
1350*700 |
1450*700 |
1750*700 |
2050*75 |
2250*750 |
2550*750 | |
